变频供水新概念
2006年3月18日 10:58  来源:中国制造业信息门户
随着富士电机新一代人机界面的出现,变频恒压供水装置又出现新的技术革新机遇,那就是利用人机界面(POD)作为控制器,通过RS-485通讯口,完成PLC及专用控制器的功能,做到系统上更可靠,功能上更先进完善,外围器件更少,造价更便宜,维护更方便的优点。

    1、  概述
    变频器恒压供水装置已经技术成熟,在市场上得到良好反映,从节能运行到系统稳定可靠得到社会认可。该系统伴随着控制器和变频器的发展技术也不断更新和发展。就控制器来说,从继电器逻辑、单片机、PLC、专用控制器的几步。从变频器调速来说,其发展经历了多段速度控制、 模拟量给定控制到专用控制器。每一步发展都意味着更新更好的器件代替传统方式。随着富士电机新一代人机界面的出现,变频恒压供水装置又出现新的技术革新机遇,那就是利用人机界面(POD)作为控制器,通过RS-485通讯口,完成PLC及专用控制器的功能,做到系统上更可靠,功能上更先进完善,外围器件更少,造价更便宜,维护更方便的优点。

    2、  系统功能
    该供水装置可用于生活、工业及消防供水,根据用水量的不同,通过管网远传压力表加入到变频器反馈端子上,实现PID的自动调节,保持管网压力。控制程序由POD内编制,该供水装置具有以下几种功能:

    2-1、  循环软启动及定时切换功能;
    2-2、  手动/自动功能;
    2-3、  消防功能,保持全部压力;
    2-4、  液位联锁功能,根据水池水位开关,决定开机;
    2-5、  变频器电机保护功能;
    2-6、  分时功能,夜间小水量自动设置低压,高峰时供高压;
    2-7、  需水量日周期分析功能,由POD时钟自动描绘管网24小时内压力变化曲线, 既方便调试又方便设置;
    2-8、  无须按钮开关及仪表,所有压力及变频器参数均通过POD监视及设定。

    3、 系统构成

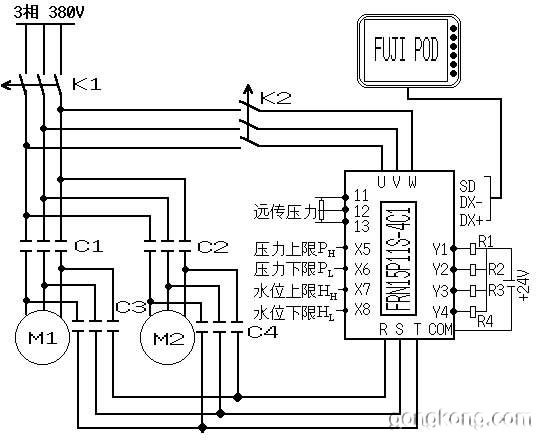

    该装置由变频器、POD、低压电器、运转压力表、电节点水位计等构成。其电气示意图如下:

    其选型如下:用富士电机标准产品。

    3-1、  变频器:
    FRN15P11S-4C1(15KW风机水泵专用)
    3-2、  低压电器:
    富士空开K1:SA33B/30A 30A
            K2:SA63B/60A 60A
    富士接触器C1-C4:SC-N1 30A
    3-3、  人机界面:富士UG220H-LC4 5.7寸单色

    4、系统分析
    本系统充分利用人机界面POD与变频器通讯的特点,无须PLC及专用设备。
    4-1、  变频器分析:
    富士G11/P11系列新增许多功能,实现完美控制与匹配

    4-1-1、  PID功能
    将实际管网压力反馈到变频器模拟量输入口,实现闭环恒压控制;
    4-1-2、  串行通讯功能:
    自带RS-485通讯功能,可以与上位机及POD进行直接通讯。
    4-1-3、  端子自由设定功能:
    可将X1-X8中8个输入端子和Y1-Y4中4个输出端子设定为自由定义口,在硬件上解决了POD无I/O端子问题。

    4-2、  人机界面POD
    4-2-1、  UG220H-LC4功能强,价格便宜,具有三个通讯口及一个打印机口,可同时连接PLC和内置万年历;
    4-2-2、  宣传介绍:可以对公司的概况、图标及联系方式等进行介绍;
    4-2-3、  电气动作图:根据图中的各电气元件做相应的动画图形,反映变频的启/ 停、接触器的吸合/断开及电机的运行/停止等;
    4-2-4、  监控画面:可显示变频的工作频率、电压、电流等参数,反映管网的设定压力及实际压力;
    4-2-5、  系统维护:可编制相应的说明书,对系统各部件的注意事项及维护等做相应的介绍;
    4-2-6、  故障分析;可通过动画及文字等显示系统的故障报警以及相应的处理方式;
    4-2-7、  留言板:通过在POD上留言可以为交接班记录;
    4-2-8、  时钟校正:可随时调整时钟,便于分时控制及循环启动时间;
    4-2-9、  日水压变化曲线

    结束语:
    该变频供水装置比原有的系统上升了一个新的台阶,从选型功能和成本上讲,都是一种极大的进步。
