基于PLC交通信号灯控制系统在组态王中的实现
2006年3月10日 8:31  来源:微计算机信息
  本文以交通信号灯控制系统为例,介绍FX-0N系列的PLC与上位计算机工控组态软件组态王之间的通讯过程,经过实际运行,基于PLC的交通信号灯控制系统在组态王中得到实现。

    引言

    可变程序控制器(PLC)是从早期的继电器逻辑控制系统发展而来的。自60年代问世以来,PLC得到了突飞猛进的发展,尤其在数据处理、网络通信及与DCS等集散系统融合方面有了很大的进展,可变程序控制器已经成为工业自动化强有力的工具,得到了广泛的普及和推广应用。

    本文以交通信号灯控制系统为例,着重讲述可变程序控制器(PLC)与上位计算机工控组态软件组态王之间的通信。

    1、FX-0N-60MR PLC及其编程软件MELSEC-F FX Applications

    日本三菱公司的FX0N系列是近年来推出的高性能微型可编程序控制器,外观结构小巧美观、功能强大,系统配置灵活,用户除了可以选用多种基本单元外,还可以选择适当的扩展单元和扩展模块,根据控制要求灵活方便地进行系统配置,组成不同I/O点数和不同功能的控制系统,各种不同的配置都可以得到很好的性能价格比。

    FX0N系列有较强的通讯功能,可与内置RS-232C通讯接口的设备通讯。三菱公司FX系列的编程软件MELSEC-F FX Applications是适用于PC机的一种编程软件,可用梯形图、指令表两种编程语言编制程序,程序编制完成之后,利用PLC与计算机专用的F2-232C AB型RS232C电缆传送程序至PLC。

    2、组态王V6.0

    组态王是一个集成的人机界面(HMI)系统和监控管理系统,可与可编程控制器(PLC)、智能模块、板卡智能仪表、远程数据采集装置(RTV)等多种外部设备进行通讯。而其软件系统与用户最终使用的现场设备无关,对于不同的硬件设施,用户只需要按照安装向导的提示完成I/O设备的配置工作,为组态王配置相应的通讯设备的硬件驱动程序,并由硬件设备驱动程序完成组态王与I/O设备的通讯。在系统运行的过程中,组态王通过内嵌的设备管理程序完成与I/O设备的实时数据交换。

    3、交通信号灯控制系统

    交通信号灯控制系统即十字路口红、黄、绿交通信号灯的控制。控制要求如下:按下启动按钮,交通信号灯开始工作,东西方向绿灯亮56S,同时南北方向红灯亮60S,东西方向绿灯亮56S后,闪烁2S,然后过渡到东西方向黄灯,黄灯亮2S;之后东西方向红灯亮60S,南北方向绿灯亮56S后闪烁2S后,随之黄灯亮2S后灭......

    I/O分配如下:

      输入               输出
    启动 X0    东西绿灯 Y1  南北红灯 Y5
    停止 X1    东西黄灯 Y2  南北绿灯 Y6
               东西红灯 Y3  南北黄灯 Y7

    部分控制程序见图1。

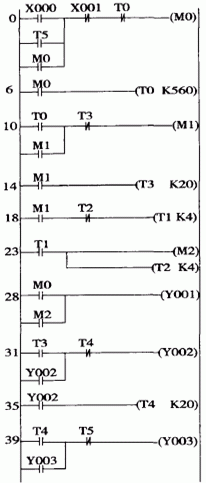

图1 交通信号灯控制系统部分程序
